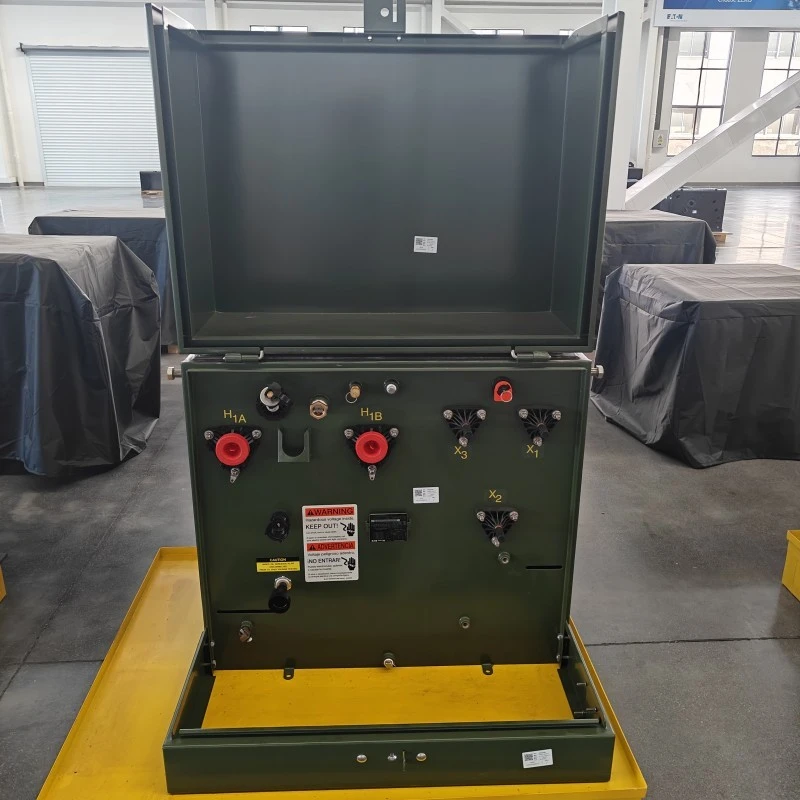

Single Phase Pad Mounted Transformer (SPMVT) huwa tip ta 'transformer li huwa ddisinjat biex jiġi installat fuq kuxxinett tal-konkrit jew pjattaforma żgħira fil-livell tal-art. Dan it-tip ta 'transformer huwa komunement użat f'żoni urbani u industrijali għal distribuzzjoni effiċjenti tal-enerġija.
Ryan jista 'jipprovdi lill-klijenti b'soluzzjonijiet personalizzati biex jissodisfaw rekwiżiti u xenarji ta' enerġija differenti. It-trasformaturi immuntati fuq il-kuxxinett ta 'fażi waħda tagħna jikkonformaw ma' standards u ċertifikazzjonijiet internazzjonali, u l-proċessi ta 'kontroll u spezzjoni tal-kwalità tagħna jiżguraw ukoll il-kwalità u l-affidabbiltà tal-prodotti tagħna.
Kapaċità: 15-250kVA
Vultaġġ Primarju: 34.5kV-19.92kV, 24.94kV-14.4kV, 13.8kV-7.957kV, 13.2kV-7.62kV, 12.47kV-7.2kV jew oħrajn
Vultaġġ Sekondarju: 120-240V, 240-480V, 347/600V jew oħrajn
FIRXA TAP HV: 2x2.5% jew oħrajn
BIL : 30V-150V
Karatteristiċi Fakultattivi u Aċċessorji
• Għażla wiesgħa ta 'effiċjenzi tad-disinn biex jintlaħqu applikazzjonijiet speċifiċi tal-klijenti u rekwiżiti minimi ġodda tad-DOE
• -Vultaġġ għoli bla tagħbija tal-vit changer
• Klassifikazzjonijiet doppji ta'-vultaġġ għoli (mhux disponibbli bil-viti)
• Tlesti tank tal-istainless steel u kabinett jew kombinazzjoni ta 'komponenti b'azzar ħafif u azzar li ma jissaddadx
• Vultaġġ-għoli, tagħbija-break 2 pożizzjonijiet jew swiċċ sezzjonali
• Għażliet u kombinazzjonijiet ta 'fusing multipli, inkluż fjus ta' tkeċċija interna u esterna f'serje b'rabta ta 'iżolament jew fjus li jillimita l-kurrent ta' firxa parzjali
• Circuit breaker ta'-vultaġġ baxx
• Taħt l-arrester taż-żejt
• Valv tad-drain b'apparat ta 'kampjunar
• Żomm-tatti
• Konnetturi għall-pads tal-art
• Stensils u tikketti skond il-bżonnijiet tal-klijent
Testijiet
It-trasformaturi kollha huma ttestjati f'konformità stretta ma 'l-aħħar reviżjoni ta' ANSI®, IEEE®, NEMA, u RUS applikabbli b'rapporti tat-test disponibbli bin-numru tas-serje tat-transformer.
It-testijiet ta’ rutina huma:
• Polarità u relazzjoni tal-fażi
• Reżistenza
• Ebda-telf ta' tagħbija u kurrent ta' eċċitazzjoni
• It-telf tat-tagħbija u l-impedenza
• Vultaġġ applikat
• Vultaġġ indott
• Impuls tal-mewġ sħiħ
• Test tal-proporzjon
• Test tan-nixxija
Tipi ta 'Transformer Mmuntati b'Pad Uniku
Mini-Pad (ANSI Tip II)
It-transformers Mini-Pad ta' Ryan huma ddisinjati għal-applikazzjonijiet residenzjali taħt l-art ta' fażi waħda fejn l-estetika u d-daqs huma importanti. Huma jissodisfaw ir-rekwiżiti applikabbli kollha tal-ANSI Standard C57.12.25 tat-Tip II għall-konfigurazzjoni ta' cross-cable. It-trasformaturi għandhom disinji primarji ta' quddiem loopfeed żewġ bushing dead-. Il-klassifikazzjonijiet huma ta' 10 kVA sa 167 kVA ta' fażi waħda-, 34.5 kV GrdY u inqas. Klassifikazzjonijiet ta 'vultaġġ standard kif ukoll vultaġġi doppji huma offruti.
Maxi-Pad (ANSI Tip I)
It-transformers Maxi-Pad ta' Ryan joffru l-istess karatteristiċi-reżistenti għat-tbagħbis u aċċessibbiltà bħat-transformer Mini-Pad filwaqt li jippermettu konfigurazzjoni ta' kejbil dritta b'żieda żgħira biss fl-għoli. Il-Maxi-Pad huwa disponibbli
f'10 kVA sa 167 kVA bl-istess firxa wiesgħa ta 'vultaġġi u aċċessorji fakultattivi bħall-Mini-Pad.Dan il-prodott jissodisfa r-rekwiżiti tal-ANSI Standard C57.12.25 Tip I.
